Blender 2.8x - Procedural Tiling Materials 7：丁磚

砌磚時，每隔數列改砌長度較短的磚，該列磚稱爲丁磚。如上圖第 4、8 列。

丁磚位置

將貼圖座標放大 8 倍。

 每 4 列出現 1 列丁磚：

• Modulo 運算(Math 節點)把 Y 軸分爲 0~4 的 2 段；
• Less Than 使 <1 的部分爲 1 (白色)、>1 的部分爲 0 (黑色)。


 丁磚垂直移動：

• 在 Modulo 運算(Math 節點)前加入 Math 節點，運算方法選 Add。加上不同整數就可移動Y軸，垂直移動丁磚列的位置。

磚塊寬度：

• 丁磚寬度由向量 Modulo 運算的除數向量的 X 值決定。白色部分爲丁磚，X = 0.5、黑色部分爲整磚，X = 2。

• 用 Color Mix 節點將寬度值指定給不同顏色的區域，原本黑色區域變成灰色、白色區域亮度更亮。

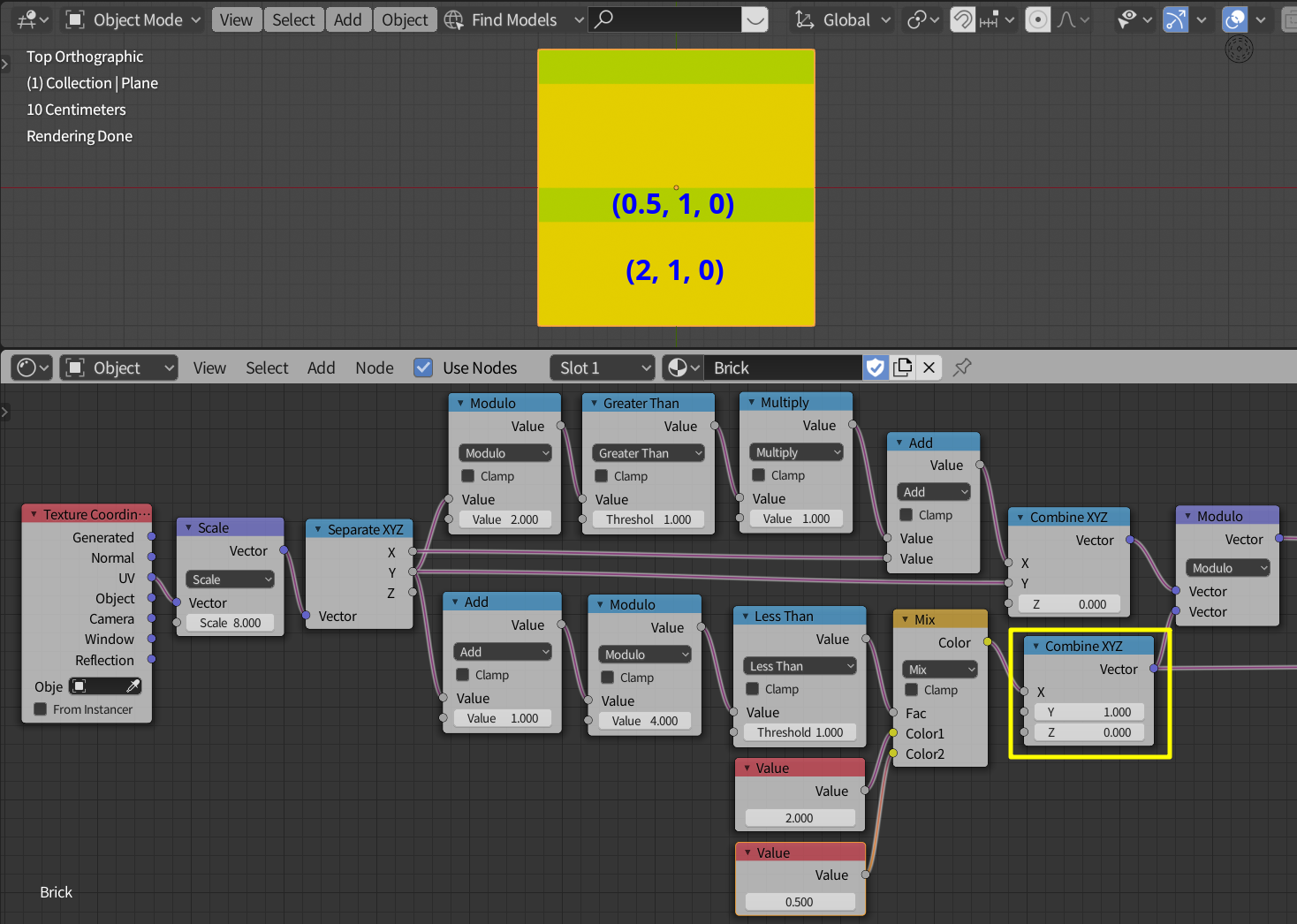

• 用 Combine XYZ 節點結合成除數向量(上圖)；

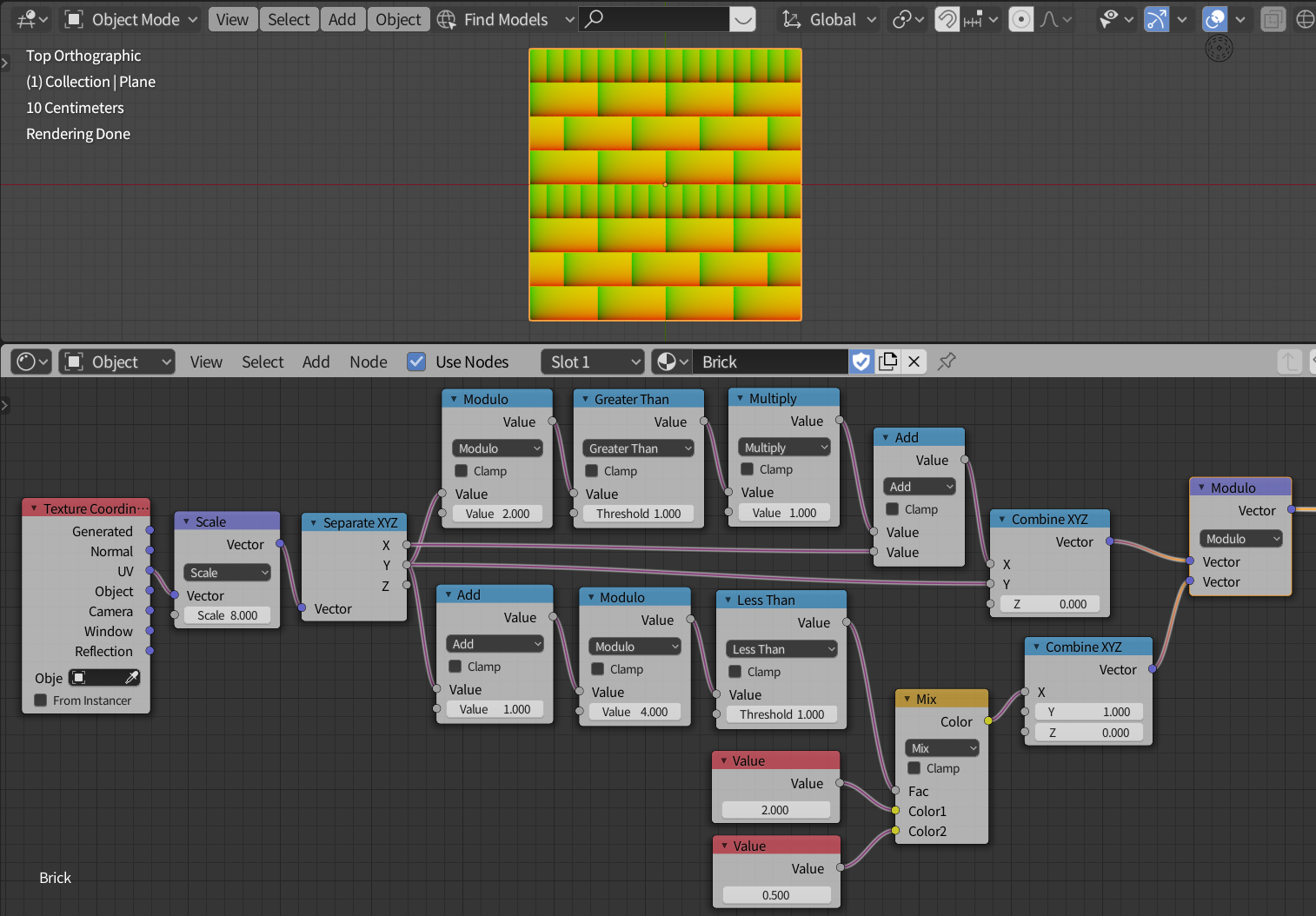

• 向量 Modulo 運算的結果如下圖。


丁磚水平移位

如同改變整磚交錯位置，在 Less Than 後增加一個 Math 節點的 Multiply 運算，改變相乘的值，再加到 X 座標軸，即可調整丁磚交錯的位置。
