Blender 2.8x - Procedural Tiling Materials ：人字砌

人字砌是磚塊的短邊貼齊另一塊磚的長邊，看起來像人字。

分析上圖左，紅色磚是水平順砌，每隔一塊磚由垂直順砌的藍色磚取代：

1. 首先製作之字形圖案的黑白遮罩(上圖右)；
2. 製作水平順砌；
3. 製作垂直順砌；
4. 用之字形遮罩結合水平、垂直順砌。

 1. 之字形圖案遮罩

• 用 Vector Math 的 Scale 運算將座標範圍放大 8 倍；
• 用 Separate XYZ 節點分離 X 軸、用 Math 節點的 Modulo 運算將其分爲 0~4 的兩段；
• 用 Math 節點的 Greater Than 運算將 0 指定給 < 2 的區域(黑色)、1 指定給 > 2 的區域(白色)。

• 在 Separate XYZ 和 Modulo 節點之間加入 Math 節點的 Snap 運算及 Math 節點的 Add 運算：
• Snap 運算把 Y 軸的連續座標分爲以 1 進位的 8 等分區域；
• 再用 Add 運算將每個區域的 X 軸原點移動；
• Modulo 運算結果如下圖。

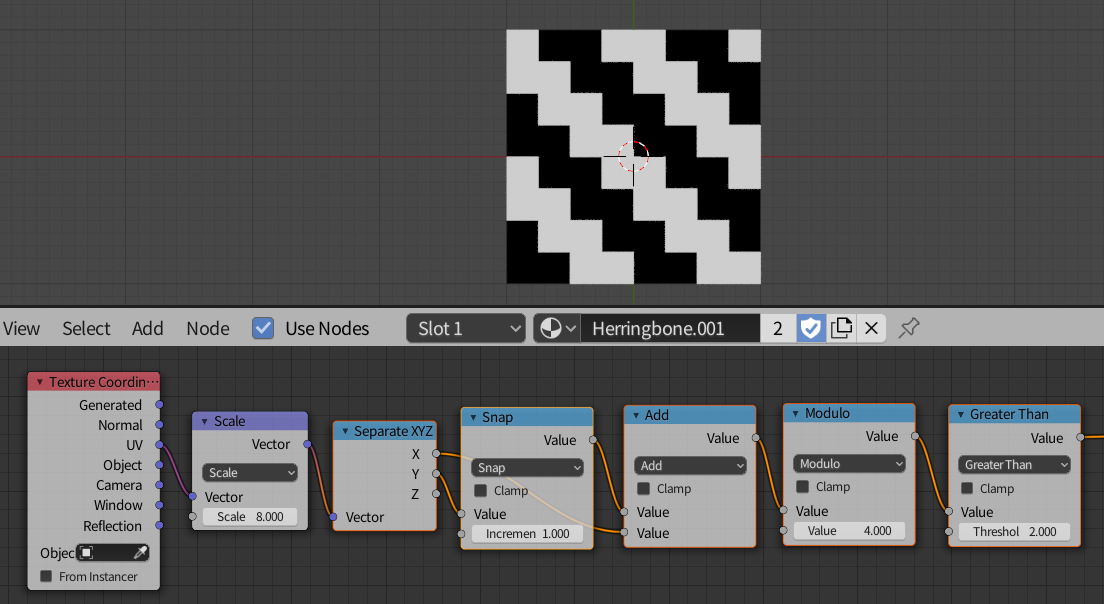

之字形圖案節點樹如下圖：

2./3. 水平、垂直順砌

如第 4 張圖，我們可以很快地製作水平順砌：

垂直順砌也一樣，只要調換 X, Y 的接法：

4. 人字砌

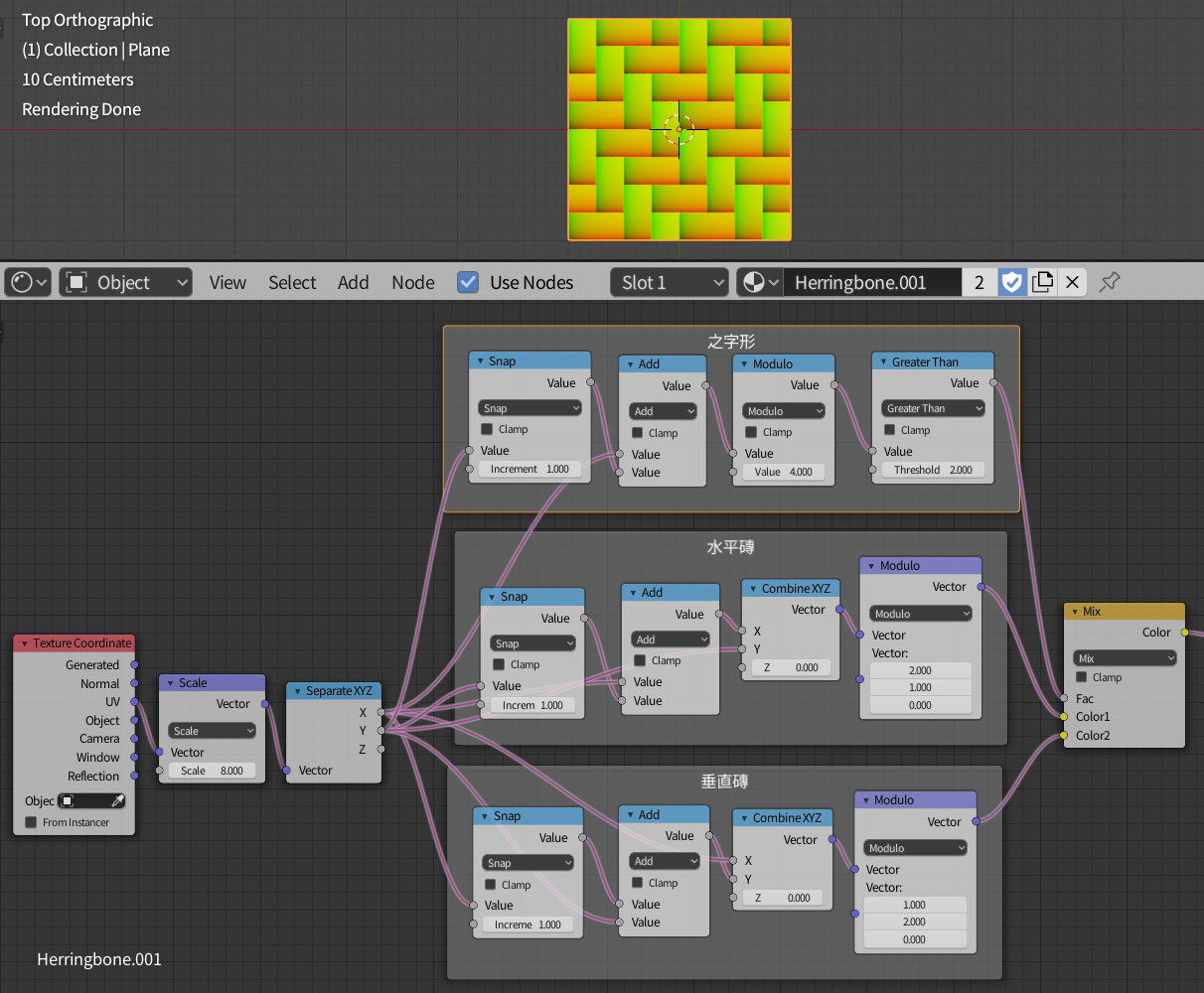

把之字形圖案接到 Color Mix 節點的 Fac 輸入端，完成人字砌：

雙籃編織

把每個 Math Snap 節點的 Increment (增量) 改爲 2，就成了雙籃編織砌：
