Blender 2.69 : 內部算圖引擎 - 鏡面反射的菲涅耳效應

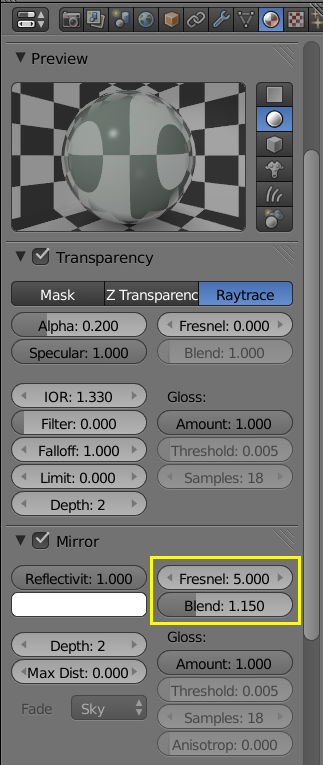

透明材質的菲涅耳效應(Fresnel Effect)指的是物體表面能夠被看穿或反射周圍環境受到觀看角度的影響。現實中最常見的例子是路面上的積水，當從積水正上方觀看時，視線能夠穿透積水看到底下的路面；而當視線與水面的角度愈小，從水面上看到是周圍環境的反射。上圖水池水面的反射量為 1，當啟用了材質鏡面反射的菲涅耳效應，近處視線能夠穿透水面看到紅色瓶子的瓶身，而遠處因為視線與水面的角度愈來愈小，幾乎只能看到瓶頸和天空的反射。下圖為水面的材質設定。

如上圖的金屬球，球的中心與視線夾角為 0，邊緣與視線夾角為 90 度。Fresnel 欄位的數值愈大、全反射的角度範圍愈小(0 表示沒有菲涅耳效應，Blende 參數無法使用)。Blend 欄位控制的是反射效果的轉換幅度，數值愈小，愈早開始鏡面反射；愈大則無反射區延伸的愈遠。

Cycles 只要設定玻璃材質的折射率(IOR)大於 1，就會計算菲涅耳效應。

References:

• 一人設計學院～One Man Show Design Institute: 3.7-9 Fresnel Effect 的應用 Fresnel Effect In Drawing
• Doc:2.6/Manual/Materials/Properties/Mirror - BlenderWiki
